项目所用场地为租赁使用，租赁场地占地面积为69893.2平米，总建筑面积为90403.4平米（其中洁净间38500平米）。项目估算总投资（含流动资金）10800万元，其中：固定资产投资9160万元（设备采购：6160万元）。

光互联，是以光波为传输载体，实现芯片、设备、网络间高速互联。有效突破了传统的电互联在带宽、功耗方面的瓶颈，应用于AI算力、5G通信等。

光互联行业在向共封装光学CPO、近封装光学NPO新架构升级。随着传输速率突破800G、1.6T，传统可插拔光模块面临挑战。CPO、NPO将光引擎与交换芯片、AI加速芯片进行高度集成，缩短电互联路径，实现更高带宽密度、更低传输功耗，更适配未来超大规模计算集群。根据中金企信最新市场调研数据显示，2025年至2030年，全球光模块销售额的年度复合增长率将超过30%。

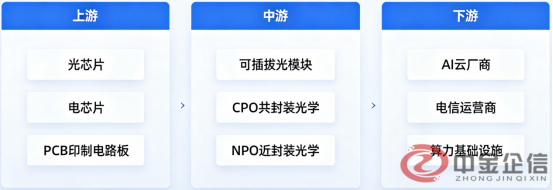

光互联产业链的上游是核心材料与零部件，包括光芯片、电芯片、印制电路板PCB等关键组件；中游是光互联产品的集成环节，有可插拔光模块、共封装光学CPO、近封装光学NPO的研发生产，通过对光、电两大类零部件的整合适配与技术集成，实现数据高速、稳定的传输；下游则覆盖AI云、电信运营商等核心客户，应用于AI数据通信，支撑算力基础设施。

LPO：保留可插拔形态的过渡方案

LPO（线性可插拔光学）在保留传统可插拔形态优势的基础上，通过移除光模块内部的数字信号处理（DSP/CDR）芯片，将信号均衡功能迁移至交换机侧，从而实现系统级的优化。这种架构革新最直接的价值在于功耗与成本的双降：相比传统800G模块的功耗，LPO可将功耗压低至9W-11W，降幅约25%，并省去占成本约30%的高速率DSP芯片，显著缓解供应链压力并提升毛利率。

NPO：兼顾性能与可维护性的中间形态

NPO（近封装光学）将光引擎置于交换机面板内侧，通过短距光纤与ASIC连接，是当前光互联技术迭代中兼顾性能跃升与产业化落地的过渡方案。其核心在于保留光引擎独立单元设计，通过将其贴装于交换机主板靠近ASIC芯片的位置，将电信号传输路径缩短至厘米级，在大幅降低插入损耗、改善信号质量的同时，未牺牲光引擎的可更换性与后期维护便利性。

CPO：终极技术形态与封装演进

CPO（共封装光学）通过2.5D/3D先进封装技术将光引擎与交换机ASIC芯片集成于同一基板，将电信号传输路径从分米级缩短至毫米级。这一架构消除了PCB走线损耗，实现了纳秒级超低延迟和单通道3.2T+的超高带宽密度，更通过省去高功耗DSP芯片，使系统功耗相比传统可插拔方案大幅降低30%-50%，完美契合AI算力集群对高能效比的极致追求。

第一章 摘要

第二章 公司与管理介绍

第三章 产品与技术

第四章 行业发展状况

第五章 市场需求分析

第六章 竞争分析

第七章 商业模式说明

第八章 融资说明

第九章 财务分析与预测

第十章  SWOT分析

第十一章　风险评估

第十二章 小结
